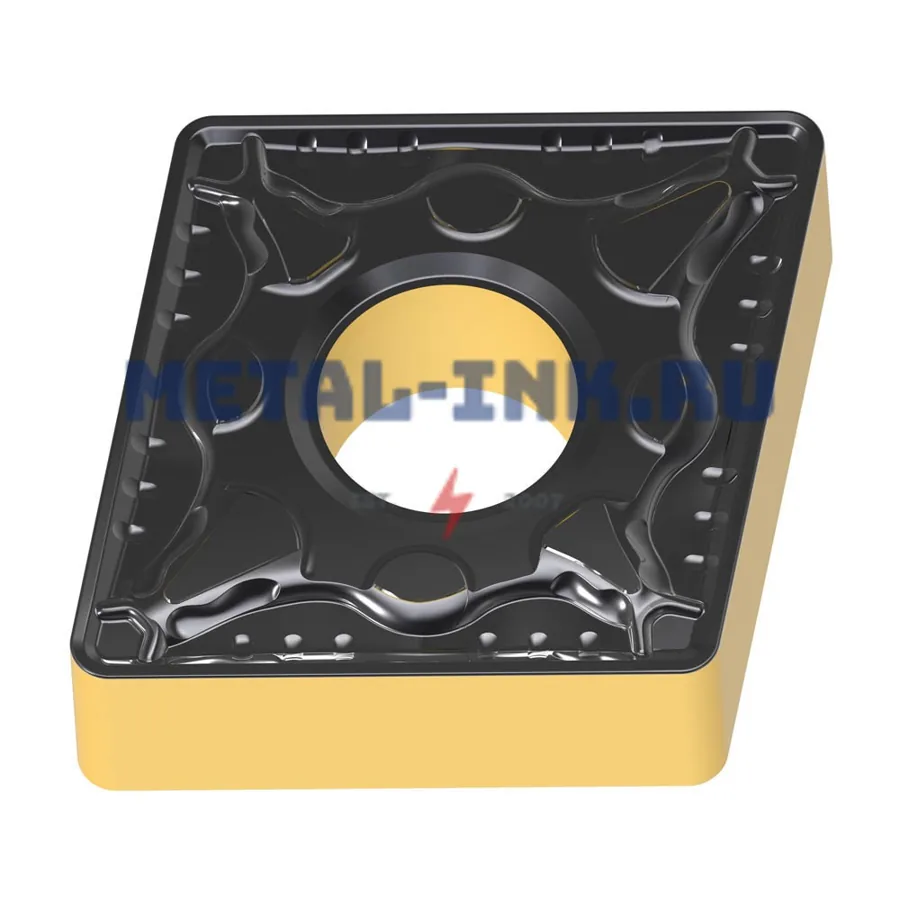

Обозначения CNMG 120408 и CNMG 120404 задают геометрию, но не полную применимость пластины. Для заказа нужен суффикс стружколома и марка сплава. Две пластины с одинаковой геометрией могут быть рассчитаны на разные материалы и условия резания.
Что означает выбор радиуса
В этих обозначениях радиусы вершины составляют 0,8 и 0,4 мм соответственно. Радиус влияет на геометрический след и силы резания, но не является отдельной гарантией шероховатости. При большом вылете или тонкой стенке увеличение радиуса может усилить радиальную нагрузку.
Совместимость с державкой
Проверяют размер и конструкцию посадочного места, опорную пластину, прижим и состояние крепежа. Сходства формы недостаточно: несовместимая толщина или схема отверстия может нарушить закрепление. При замене передают полный код державки.
Подбор китайских марок
Для ZCC-CT, GESAC, DESKAR и OKE подбирают конкретное исполнение по каталогу соответствующего изготовителя. Названия стружколомов и марок сплава не следует автоматически переносить между брендами. В предложении фиксируют полный код, упаковку и количество.
Какие данные прислать
- Материал и твёрдость заготовки.
- Операция, припуск и наличие прерывистого реза.
- Державка, вылет и подача СОЖ.
- Текущая пластина и причина замены.
Ниже приведены конкретные позиции каталога. Подтверждённое наличие относится к указанной карточке, а не ко всем исполнениям CNMG. Профессиональный разбор выбора пластины.
