Приложить ТЗ и обсудить подбор →Обрабатывающие центры серии NSV созданы для максимально производительной обработки деталей в серийном и крупносерийном производстве. Модели с индексом АМ предназначены для высокоточной обработки элементов штампов и пресс-форм в инструментальном производстве.
Оси X / Y / Z оснащены линейными направляющими роликового типа и шарико-винтовой парой бо'льшего диаметра, которые максимально оптимизируют удаление алюминиевой стружки во время обработки
Шарико-винтовая пара с двумя гайками и высокопроизводительным серводвигателями
Большое расстояние между направляющими

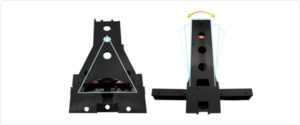

Усовершенствованная конструкция с усиленной структурой корпуса с помощью анализа МКЭ (Метод Конечных Элементов), серия NSV предлагает превосходные режущие характеристики и сниженную вибрацию, чтобы удовлетворить самые высокие требования к механической обработке.
Уникальный шпиндель IDD со скоростью 12 000/15 000 об / мин (опция) и керамические подшипники обеспечивают низкую вибрацию шпинделя и оптимальную теплоизоляцию.
| Ход по осям X и Y, мм | 660 x 510 |
|---|---|
| Ход по оси Z, мм | 560 |
| Дистанция шпиндель-стол, мм | 100 — 660 |
| Габариты рабочего стола, мм | 840 х 560 |
| Нагрузка на стол, кг | 500 |
| Макс. нагрузка на стол | 500 |
| Размер стола | 840x560 |
| Перемещения X/Y/Z | 660/510/560 |
| Привод шпинделя | IDD Plus – прямой теплоизолированный привод |
|---|---|
| Мощность шпинделя, кВт | 22 |
| Тип конуса шпинделя | BBT40 |
| Магазин инструмента, поз. | 30 [40] |
| Скорость шпинделя, об/ мин, 12 000 [15 000] | 12 000 [15 000] [20 000] |
| Система ЧПУ | Fanuc MXP-200FB (Fanuc 31-iMB) [Siemens 828D] [Heidenhain iTNC530] |
|---|
| Вес станка, кг | 6 500 |
|---|---|
| Ускор. подача по X/ Y/ Z, м/ мин, 50/ 50/ 48 | 24/ 24/ 24 |
| Производитель | YCM |
